屋頂花園設計規范+實景案例欣賞
- 發布時間：2020-07-09
- 發布者： 俠名
- 來源： 網絡
- 閱讀量：
一、屋頂綠化的基本類型
(1)花園式屋頂綠化
(2)組合式屋頂綠化
(3)草坪式屋頂綠化
二、屋頂綠化建筑物要求
(1)頂板荷載：
屋頂綠化設計須充分考慮綠化的荷載?；▓@式和組合式屋頂綠化屋頂設計，其屋面荷載應≧4.50KN/m2（營業性屋頂花園≧6.0KN/m2）；草坪式屋頂綠化屋頂設計，其屋面荷載應≧2.5KN/m2。屋頂綠化設計時應由屋面荷載驗算資質的相關單位進行復驗，并出具證明。
(2)屋頂坡度：
(3)建筑高度：
6層以下、18m高度以下的建筑物屋頂。
(4)防水：
屋頂綠化屋頂必須達到《屋面工程技術規范》GB50345-2004建筑二級防水標準、重要建筑須達到一級防水標準。
(5)排水：
屋頂綠化屋頂應設計合理的排水系統，保證暴雨后1小時內排水，在排水口應有過濾結構。
三、屋頂綠化設計

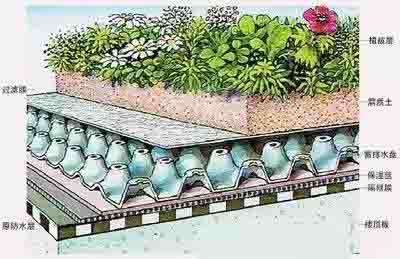

屋頂綠化構造層自建筑屋頂上依次為：
耐根穿刺防水層、排（蓄）水層、隔離過濾層、基質層、種植層。
(1)耐根穿刺防水層：
耐根穿刺防水層的合理使用年限不得少于15年。可選用剛性防水、柔性防水或涂膜防水三種不同材料方法，應二道或二道以上防水層設防，最上道防水層必須采用耐穿刺防水材料。防水層的材料應相容。材料應符合《屋面工程技術規范》GB50345-2004。

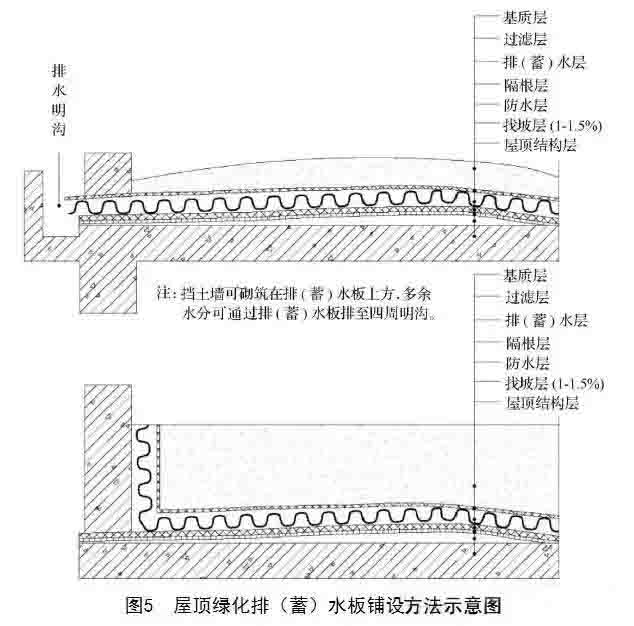

(2)排（蓄）水層：
排（蓄）水層應根據屋頂排水溝情況設計，材料可選用凸臺式、模塊式、組合式等多種形式的排（蓄）水板、或直徑大于0.4-1.6cm的陶粒，厚度宜5cm。
(3)隔離過濾層：
隔離過濾層一般采用既能透水又能過濾的聚酯纖維無紡布等材料，在基質層下排（蓄）水層之上，搭接縫的有效寬度應達到10-20cm，并向建筑側墻面延伸至基質表層下方5cm處。
(4)基質層：
（1）屋頂綠化設計為保證樹木基質厚度可適當進行土方造形，土方堆高處需在承重梁及柱頂位置。
（2）基質應選用專用基質?；|(zhì)主要包括改良土和超輕量基質兩種類型。改良土由田園土、排水材料、輕質骨料和肥料混合而成；超輕量基質由表面覆蓋層、栽植育成層和排水保水層三部分組成。
（3）屋頂綠化基質應符合厚度要求。不同綠化植物基質厚度參考值見表5。
(4)種植層：
喬木種植處需在承重梁及柱頂位置。喬木種植位置距離女兒墻應大于2.5m。
（1）遵循植物造景多樣性原則，以低矮灌木、草坪、地被植物和攀緣植物等為主，適量種植小喬木，嚴格控制大喬木。
（2）遵循適生性原則，選擇本地常用種和引種成功的植物。
（3）應選擇須根發達的植物，不宜選用根系穿刺性強的植物。
（4）選擇易移植、耐修剪、耐粗放管理、生長緩慢的植物。
（5）宜選擇抗風、耐干旱、耐高溫的植物。

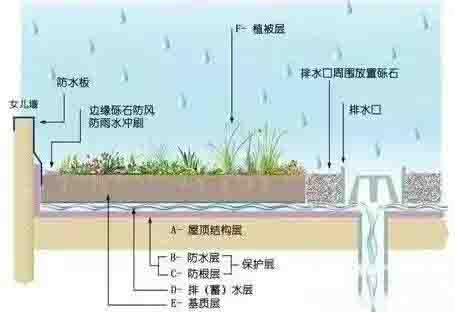

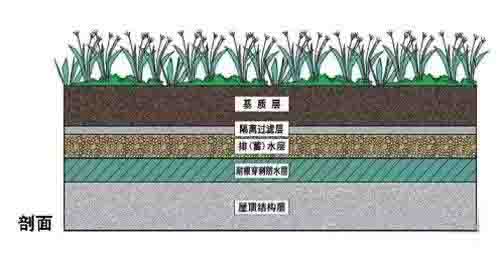

屋頂綠化種植區構造層剖面示意圖

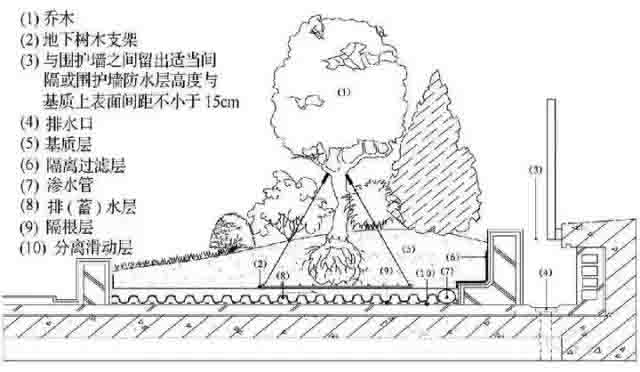

屋頂綠化植物種植池處理方法示意圖

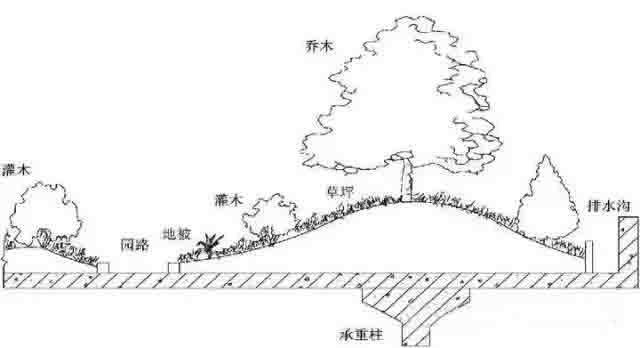

屋頂綠化植物種植微地形處理方法示意圖
四、園林小品及公用設施設計
（1）園林小品及公用設施應遵循公園設計規范。
（2）園林小品及公用設施應設置在建筑墻體、承重梁位置，高度不得大于3米。園林小品及設施應選擇質輕、環保、安全、牢固材料。
（3）為防止高空物體墜落和保證游人安全，應在屋頂四周設置防護圍欄，高度應130cm以上。
（5）園林小品建筑的基礎不得破壞屋頂防水層。
（6）排灌系統設計
6.1屋頂綠化排水系統必須與原屋頂排水系統匹配，不得改變原屋頂排水系統（天溝）。
6.2種植池、花臺等必須根據實際情況設置排水孔，應根據排水口設置排水觀察井。
6.4屋頂綠化應設置獨立出入口和安全通道，必要時應設置專門的疏散樓梯。
